DISEÑO DE MEZCLAS
DISEÑO DE MEZCLAS POR EL METODO ACI 211

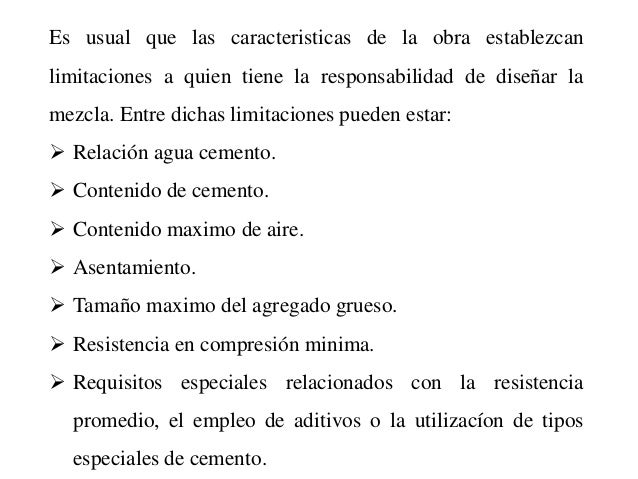

Es usual que las características de la obra establezcan limitaciones a quien tiene la responsabilidad de diseñar la mezcla.
Entre dichas limitaciones pueden estar:
- Relación agua cemento.
- Contenido de cemento.
- Contenido máximo de aire.
- Asentamiento.
- Tamaño máximo del agregado grueso.
- Resistencia en compresión mínima.
- Requisitos especiales relacionados con la resistencia promedio, el empleo de aditivos o la utilización de tipos especiales de cemento.
- Selección de la resistencia promedio a partir de la resistencia en compresión especificada, y la desviación estándar de la compañía constructora.
- Selección de tamaño máximo de agregado
- Selección del asentamiento.
- Selección del volumen de agua de diseño.
- Selección del contenido del aire.
- Selección de la relacion agua-cemento, por resistencia y durabilidad.
- Determinación del factor cemento.
- Determinación del contenido de agregado grueso.
- Determinación de volúmenes absolutos de cemento, agua de diseño, aire y agregado grueso. Determinación del volumen absoluto del agregado fino.
- Determinación del peso seco del agregado fino.
- Determinación de los valores de diseño del cemento, agua aire agregados finos y gruesos. Corrección de los valores de diseño por humedad del agregado.
- Determinación de la proporción en peso, de diseño y de obra
- Determinación de los pesos por tanda de un saco.
Para poder realizar el diseño de mezclas debemos obtener algunos datos de laboratorio como lo que es el peso unitario suelto de los agregados como también el compactado la gravedad especifica de cemento arena y grava, también absorción y humedad.
1) Estimación de Resistencia promedio Requerida (Fcr´ )
Dependiendo la resistencia requerida que necesitemos se utilizara la siguiente tabla para calcular el F´cr
2) Cantidad de agua (PH2o) y %aire
Dependiendo del revenimiento necesario y el tamaño nominal máximo buscamos el peso del agua y porcentaje de aire dependiendo si es con o sin aire incluido en la siguiente tabla.
3)Relacion Agua Cemento y Peso del cemento
Se busca en la siguiente tabla el valor que se necesita según el FCR calculado anteriormente si de casualidad obtenemos uno ya establecido en tablas escribimos 0,0 en cualquiera de los dos celdas de lo contrario será necesario realizar una interpolación para encontrar el valor que se necesita, obteniendo esta relación agua cemento podemos encontrar la cantidad de cemento necesaria por metro cubico.
4) Cantidad de agregado grueso
En este punto se necesita los siguientes datos que son el tamaño nominal máximo y el modulo de finura de la arena con estos datos se busca el volumen luego se multiplica por si peso especifico compactado para encontrar el peso total. Es un procedimiento parecido con la relación agua cemento.
5) Dosificación por volumen para encontrar peso del agregado fino PAF
Teniendo el peso necesario de agregado fino agua y cemento y porcentaje de aire, podemos calcular su volumen dividiéndolo entre su gravedad especifica. En este punto el calculo es automático. Solo es de verificar datos.
6)Correcciones de Pesos para PAF,PAG y PH2O
En este punto necesitamos utilizar absorción y humedad para encontrar la humedad superficial para luego proceder a realizar las correcciones por el agua que se encuentra en los agregados, en esta parte el calculo se realiza automáticamente, punto donde solo tendremos que tomar datos.
EN CONCLUSION
En este punto podemos encontrar el peso de cada material por metro cubico, también proporciones por peso y proporciones por volumen.
A continuación encuentran los link de una programa para el diseño de mezcla con o sin aditivos, tablas ACI y especificaciones de aditivos .
Cuenta Drive:
https://drive.google.com/file/d/19poorg-oGkYEVm18xYnHAaRM-80y6uUl/view?usp=sharing
Clic aquí:
